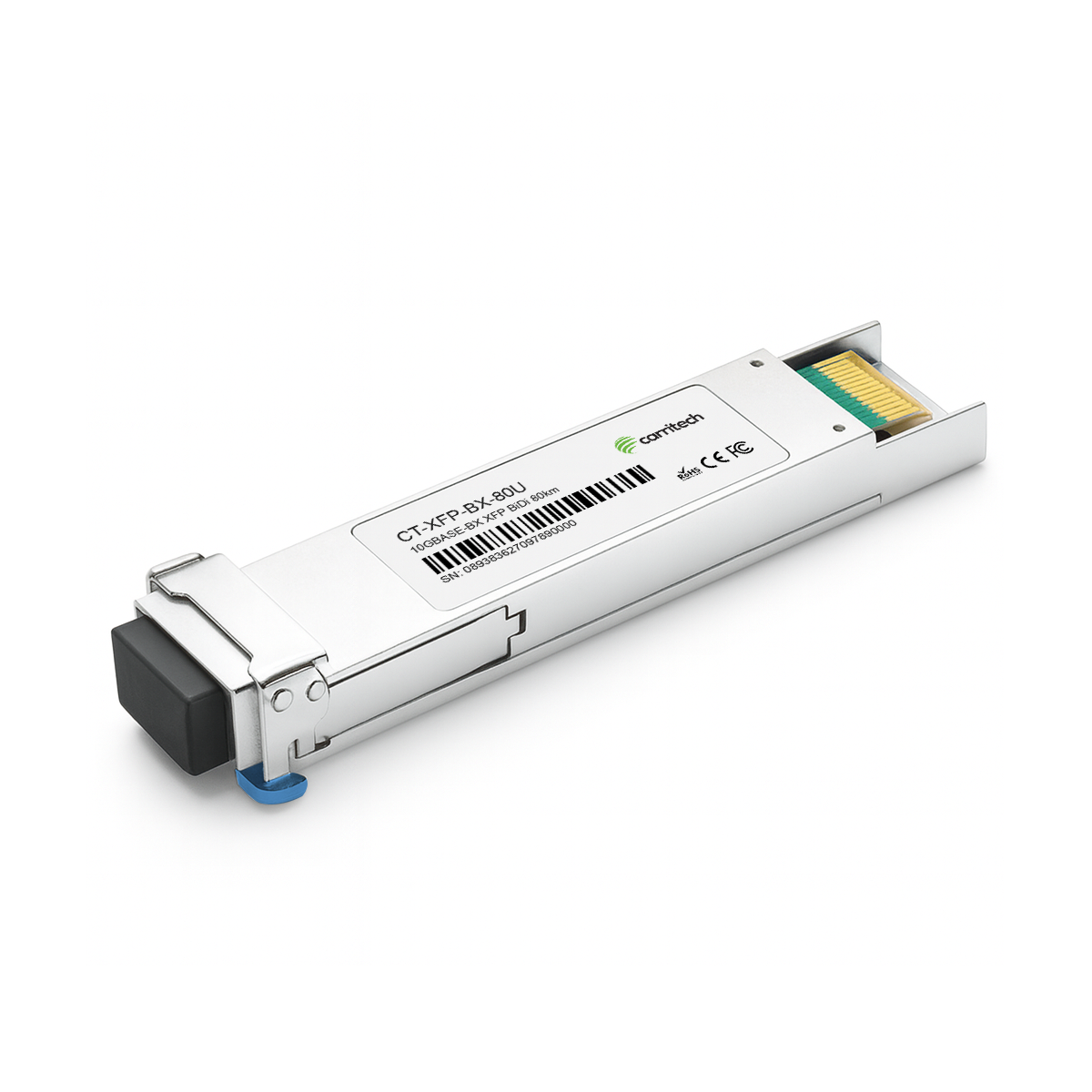

O transcetor XFP bidirecional de 10 Gbps é um módulo de elevado desempenho concebido para comunicações ópticas de longo alcance através de fibra de modo único (SMF) até 80 quilómetros. Suporta taxas de dados de 9,95 Gbps a 11,3 Gbps, tornando-o adequado para aplicações Ethernet 10GBASE-BX e SONET OC-192/SDH STM-64. Este transcetor está disponível em duas configurações: o CT-XFP-BX-80U com um transmissor laser EML de 1490nm e um recetor APD de 1550nm, e o CT-XFP-BX-80D com um transmissor laser EML de 1550nm e um recetor APD de 1490nm. O módulo está em conformidade com as normas XFP Multi-Source Agreement (MSA), garantindo uma integração perfeita com os sistemas de rede existentes.
O transcetor funciona com uma única fonte de alimentação de +3,3 V, com uma dissipação de energia inferior a 2,5 W, o que o torna uma escolha eficiente em termos energéticos. Foi concebido para aplicações comerciais e industriais, com intervalos de temperatura de funcionamento da caixa de -10°C a 70°C para utilização comercial e de -40°C a 85°C para ambientes industriais. O design hot-pluggable e o conetor LC duplex asseguram uma fácil implementação e capacidades de rede de alta densidade.
O desempenho ótico inclui uma potência de saída do transmissor de 0dBm a +4dBm para o CT-XFP-BX-80U e de -1dBm a +3dBm para o CT-XFP-BX-80D, com um rácio de extinção de 6dB. A sensibilidade do recetor está classificada em -24dBm, com uma potência de saturação de -6dBm, proporcionando um desempenho robusto em distâncias alargadas. Caraterísticas adicionais, como a deteção de perda de sinal (LOS), melhoram a monitorização e o diagnóstico da ligação.
Eletricamente, o módulo suporta uma impedância diferencial de 100Ω e diferenciais de oscilação de entrada que vão de 120mV a 820mV. As capacidades avançadas de diagnóstico incluem a monitorização em tempo real da temperatura, tensão, corrente de polarização, potência ótica transmitida e potência ótica recebida, acessíveis através de uma interface série de 2 fios. Os sinais de alarme e de aviso permitem uma manutenção proactiva e uma garantia de fiabilidade.
Em suma, o transcetor XFP bidirecional de 10 Gbps é uma solução fiável e eficiente para comunicações ópticas de alta velocidade em distâncias alargadas. A sua conformidade com as normas da indústria, os diagnósticos avançados e o design robusto fazem dele um componente essencial para as infra-estruturas modernas de telecomunicações e redes de dados.
Estes módulos SFP+ com capacidade de troca em tensão suportam velocidades de dados até 11,1 Gbps e cumprem as normas IEEE 802.3ae, SFF-8431 e SFF-8472. Utilizam uma interface LC simplex: O CT-SFP+BX-80U transmite a 1490 nm e recebe a 1550 nm, enquanto o CT-SFP+BX-80D transmite a 1550 nm e recebe a 1490 nm. Concebidos para um alcance até 80 km, os módulos integram um recetor APD e suportam a monitorização de diagnóstico digital (DDMI) através de uma interface de 2 fios. A dissipação de energia é tipicamente <1,5 W, com intervalos de temperatura da caixa de funcionamento de -10 °C a +70 °C (comercial) e -40 °C a +85 °C (industrial).
Parâmetros-chave
| Especificação | CT-SFP+BX-80U | CT-SFP+BX-80D | Notas |
|---|---|---|---|
| Fator de forma / conetor | SFP+ (com capacidade de troca em tensão), LC simplex | SFP+ (com capacidade de troca em tensão), LC simplex | Fibra única bidirecional |
| Taxa de dados | Até 11,1 Gbps | Até 11,1 Gbps | 10,3125 Gbps nominal |
| Alcance | Até 80 km SMF | Até 80 km SMF | — |
| Comprimento de onda Tx | 1490 nm | 1550 nm | Laser EML |
| Comprimento de onda Rx | 1550 nm | 1490 nm | Recetor APD |
| Potência ótica Tx | 0 a +4 dBm | -1 a +3 dBm | Média |
| Sensibilidade do recetor | ≤ -23 dBm | ≤ -23 dBm | — |
| Sobrecarga do recetor | -6 dBm máx. | -6 dBm máx. | — |
| Rácio de extinção | ≥ 7,5 dB | ≥ 7,5 dB | — |
| Supressão do modo lateral | ≥ 30 dB | ≥ 30 dB | — |
| Tensão de alimentação | 3.14 - 3.47 V | 3.14 - 3.47 V | Alimentação única de 3,3 V |
| Consumo de energia | <1.5 W | <1.5 W | — |
| Diagnóstico | Temperatura, polarização, potência Tx/Rx, Vcc | Temperatura, polarização, potência Tx/Rx, Vcc | Diagnóstico digital (DDMI) |
| Temperatura da caixa de operação. | -10 °C a +70 °C (com.) | -10 °C a +70 °C (com.) | Industrial: -40 °C a +85 °C |
| Conformidade | IEEE 802.3ae, SFF-8431, SFF-8472, RoHS, EN 60825 Classe 1 | O mesmo | Em conformidade com as normas |
