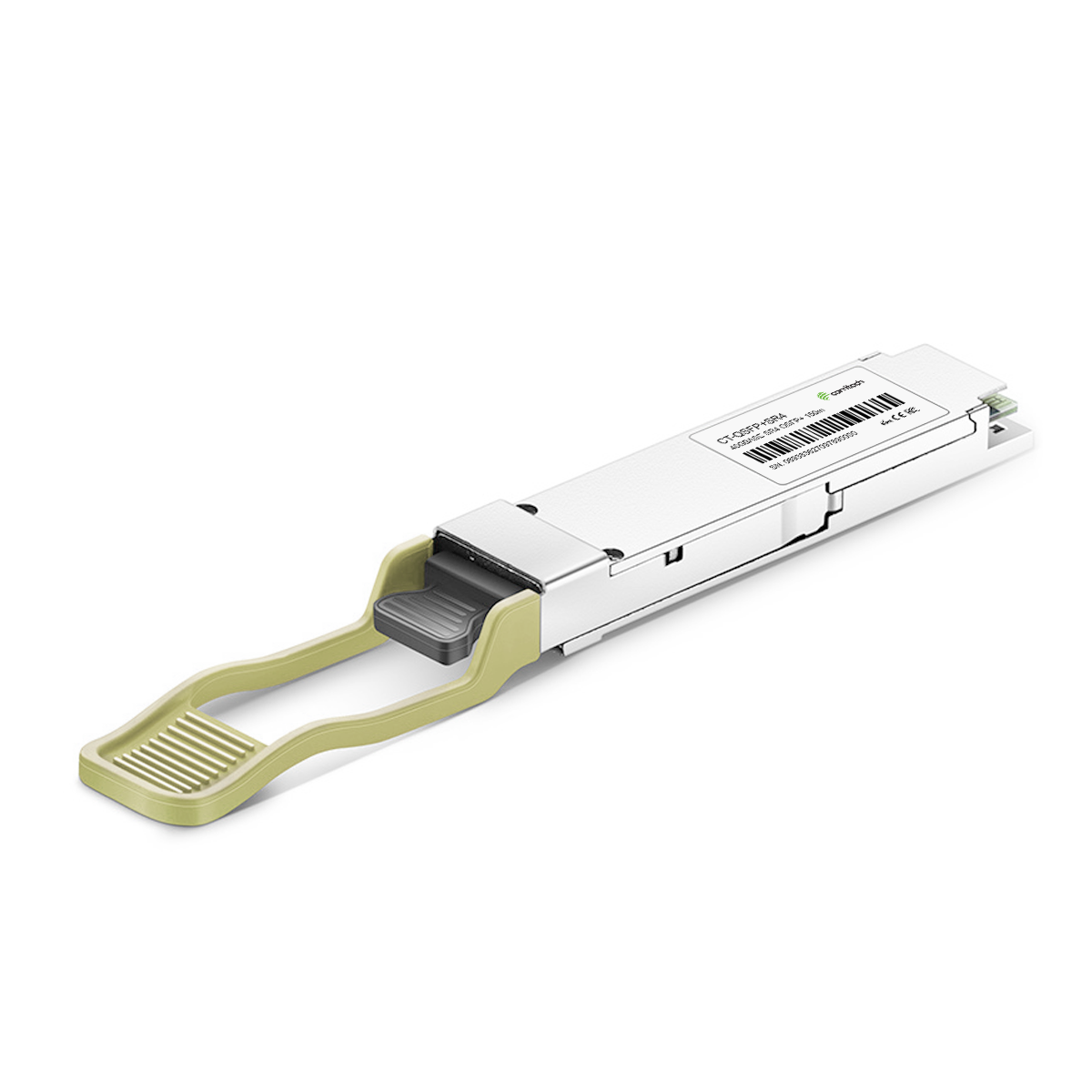

The 40Gbps QSFP+ SR4 Optical Transceiver is designed for short-range data communication over multimode fiber (MMF) up to 100 meters using OM3 fiber and 150 meters with OM4 fiber. It supports four independent transmit and receive channels, each capable of a data rate of 10Gbps, resulting in an aggregate bandwidth of 40Gbps. The module integrates an MTP/MPO connector, ensuring efficient signal alignment and transmission, and operates on a single +3.3V power supply with a maximum power consumption of 1.5W. Compliant with QSFP+ MSA standards, this transceiver is ideal for data center interconnects, Infiniband QDR/DDR/SDR, and 40G Ethernet applications.
The module employs VCSEL laser technology for transmission and PIN photodetectors for reception, with data signals internally terminated to Common Mode Logic (CML) levels. It supports advanced features like digital diagnostic monitoring via a 2-wire serial interface, enabling real-time tracking of parameters such as temperature, voltage, and optical power. Designed for robust performance in commercial environments, the QSFP+ SR4 offers enhanced functionality while adhering to environmental standards, including RoHS compliance, making it a reliable choice for high-density and high-performance networking systems.
This parallel full-duplex module integrates 4 transmit and 4 receive lanes, each operating up to 10.3125 Gbps for an aggregate 40Gbps link. It complies with IEEE 802.3ba 40GBASE-SR4, QSFP+ MSA (SFF-8436), and Infiniband standards. Designed for OM3 MMF up to 100 m, it uses a 12-fiber MPO/MTP connector. Typical power consumption is 1.5 W on a single 3.3 V supply, with an operating case temperature range of 0 °C to +70 °C. Integrated digital diagnostics monitoring provides real-time parameter tracking.
Parâmetros-chave
| Especificação | Valor | Notas |
|---|---|---|
| Fator de forma / conetor | QSFP+ (hot-pluggable), MPO/MTP 12-fiber | Parallel MMF |
| Largura de banda agregada | 40 Gbps (4 × 10.3125 Gbps lanes) | Per IEEE 802.3ba |
| Alcance (fibra OM3) | Até 100 m | A 40G |
| Comprimento de onda Tx | 840 – 860 nm (850 nm nominal) | VCSEL array |
| Largura espetral (RMS) | ≤ 0,65 nm | — |
| Potência ótica Tx | −8 to +1 dBm | Per lane average |
| OMA (cada pista) | −6 to +3 dBm | — |
| Rácio de extinção | ≥ 3 dB | — |
| Tx desligado | ≤ -30 dBm | — |
| Tipo de recetor | PIN photodiode array | — |
| Sensibilidade do recetor | ≤ −13 dBm | BER ≤ 1E-12 |
| Sensibilidade stressada | ≤ −5.4 dBm (OMA) | IEEE spec |
| Sobrecarga do recetor | +1 dBm max | Por faixa de rodagem |
| LOS afirmar/desafirmar | -30 dBm / -14 dBm | 0,5 dB de histerese |
| Tensão de alimentação | 3.1 – 3.5 V | Único 3,3 V |
| Consumo de energia | ≤ 1.5 W | Typ. ~1.0 W |
| Diagnóstico | Temp., polarização, potência Tx/Rx, Vcc | Diagnóstico digital (DDMI) |
| Temperatura da caixa de operação. | 0 °C a +70 °C | Commercial |
| Conformidade | IEEE 802.3ba 40GBASE-SR4, QSFP+ MSA, Infiniband, RoHS, EN 60825 Class 1 | Em conformidade com as normas |
