O 1.25Gbps Bi-Directional SFP Optical Transceiver is a reliable module designed for short-distance communication over single-mode fiber (SMF) up to 3 kilometers. This transceiver features two configurations: a 1310nm FP laser transmitter with a 1550nm PIN photodetector and a 1550nm FP laser transmitter with a 1310nm PIN photodetector. It operates with a single +3.3V power supply and is optimized for Ethernet, telecom, and Fiber Channel applications. Compliant with IEC-60825 laser safety standards and RoHS regulations, the module ensures safe and environmentally responsible use.
The transceiver provides a typical transmitter output power of -12dBm to -6dBm and supports a receiver sensitivity of -24dBm, ensuring robust signal transmission and reception. Advanced features such as Loss of Signal (LOS) detection and LVPECL-compatible data interfaces enhance its diagnostic and operational capabilities. With a compact SFP package and LC connector, the module operates reliably across commercial (0°C to +70°C) and industrial (-40°C to +85°C) temperature ranges, making it a dependable choice for high-speed, short-distance optical communication systems.
These compact BiDi SFP modules provide reliable short-distance single-fiber connectivity for Ethernet, Fibre Channel, and telecom networks. They operate from a single +3.3 V supply, feature LVPECL-compatible data interfaces, and include low EMI design with strong ESD protection. The devices are IEC-60825 laser-safety certified and fully RoHS compliant.
| Parâmetro | Symbol | Min | Max | Units |
|---|---|---|---|---|
| Temperatura de armazenamento | Tst | −40 | +85 | °C |
| Tensão de alimentação | Vcc | 0 | +3.6 | V |
| Operating relative humidity | RH | 5 | 95 | % |
| Parâmetro | Symbol | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Tensão de alimentação | Vcc | 3.15 | 3.3 | 3.45 | V |
| Case temperature (Commercial) | Tc | 0 | — | +70 | °C |
| Case temperature (Industrial) | — | −40 | — | +85 | °C |
| Power dissipation | — | — | — | 1 | W |
| Taxa de dados | — | — | 1.25 | — | Gbps |
| Parâmetro | Variant | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Center wavelength | Tx 1310 | 1260 | 1310 | 1360 | nm |
| Center wavelength | Tx 1550 | 1500 | 1550 | 1600 | nm |
| RMS spectral width | Tx 1310 | — | — | 4 | nm |
| RMS spectral width | Tx 1550 | — | — | 4 | nm |
| Average output power | Tx 1310 | −12 | — | −6 | dBm |
| Average output power | Tx 1550 | −12 | — | −6 | dBm |
| Rácio de extinção | — | 9 | — | 15 | dB |
| Rise/fall time (20–80%) | — | — | — | 0.26 | ns |
| Total jitter | — | — | — | 0.43 | UI |
| Optical eye: IEEE 802.3z and ANSI Fibre Channel compliant. |
| Parâmetro | Variant | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Center wavelength | Rx 1550 | 1500 | 1550 | 1600 | nm |
| Center wavelength | Rx 1310 | 1260 | 1310 | 1360 | nm |
| Sensitivity (Rsen) | — | — | — | −24 | dBm |
| Overload (Rov) | — | −3 | — | — | dBm |
| Return loss | — | 12 | — | — | dB |
| LOS assert (LOSA) | — | −36 | — | — | dBm |
| LOS de-assert (LOSD) | — | — | — | −24 | dBm |
| LOS hysteresis | — | 0.5 | — | 5 | dB |
BiDi pair mapping

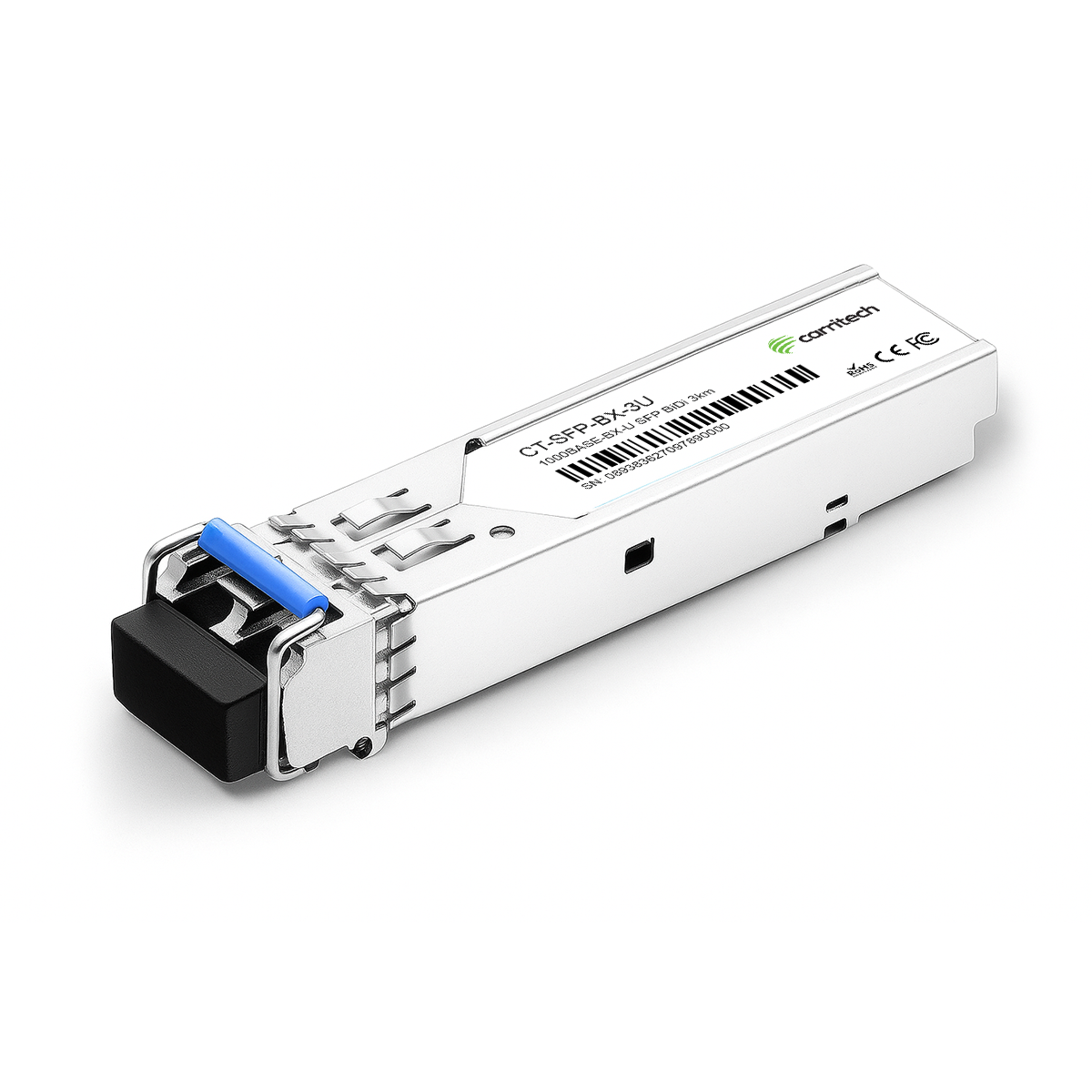

CT-SFP-BX-3U: 1310 nm FP Tx / 1550 nm PIN Rx
CT-SFP-BX-3D: 1550 nm FP Tx / 1310 nm PIN Rx.
| Parâmetro | Symbol | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Input differential impedance | Zin | 90 | 100 | 110 | Ω |
| Data input swing (diff.) | Vin | 500 | — | 2400 | mV |
| TX Disable — High (disable) | — | 2.0 | — | Vcc | V |
| TX Disable — Low (enable) | — | 0 | — | 0.8 | V |
| TX Fault — Assert | — | 2.0 | — | Vcc | V |
| TX Fault — De-assert | — | 0 | — | 0.8 | V |
| Parâmetro | Symbol | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Output differential impedance | Zout | — | 100 | — | Ω |
| Data output swing (diff.) | Vout | 370 | — | 2000 | mV |
| Rx_LOS — Assert | — | 2.0 | — | Vcc | V |
| Rx_LOS — De-assert | — | 0 | — | 0.8 | V |
EEPROM (A0h): includes SFP identifier, LC connector, 1.25 Gbps nominal BR, LOS/TX_DISABLE/TX_FAULT functions, and wavelength codes for 1310/1550 nm operation.
Key pins: TX Disable (input with pull-up), TX Fault (open collector), LOS (open collector), MOD-DEF[0:2] for 2-wire serial ID. TD± and RD± are AC-coupled 100 Ω differential pairs.
