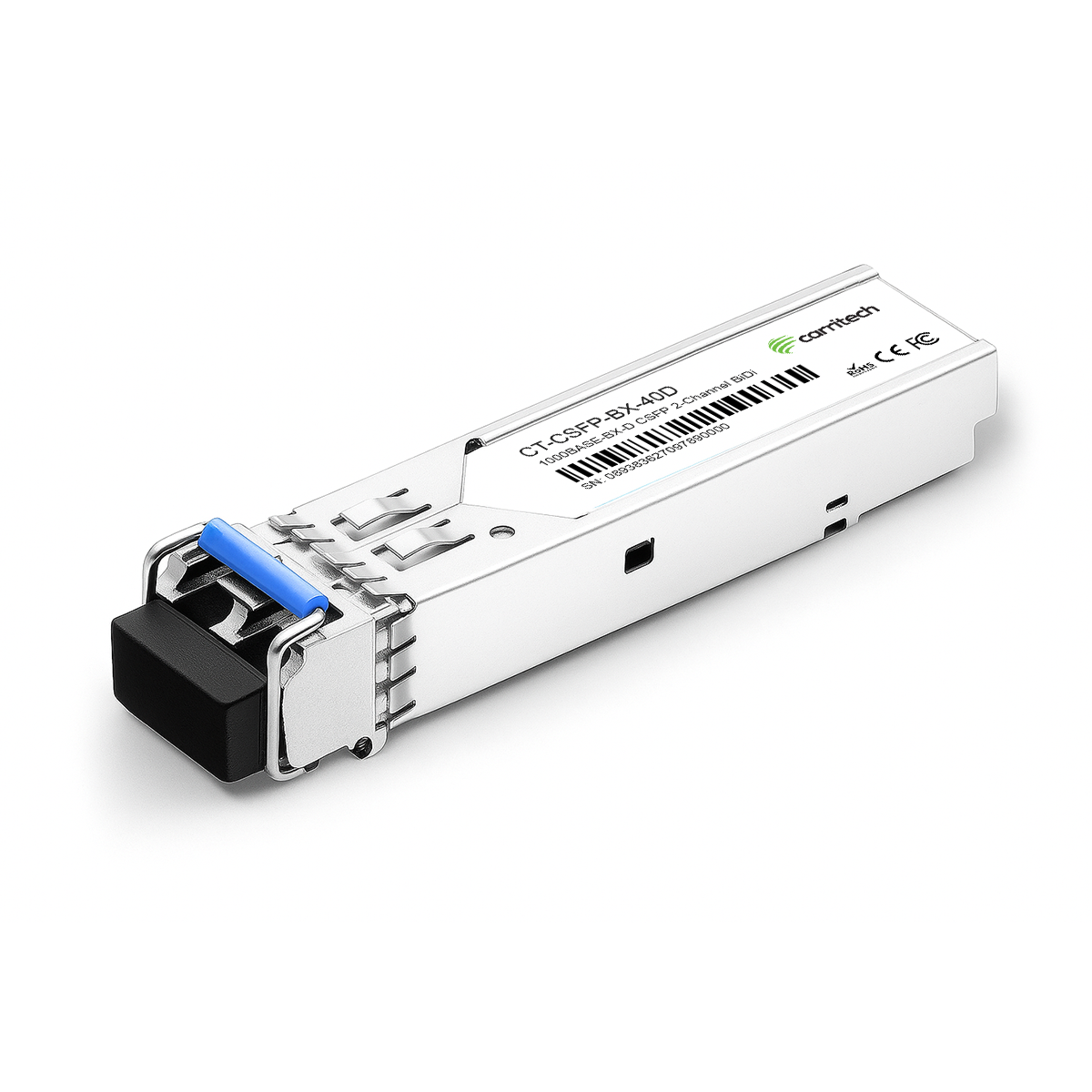

The 1.25Gbps Compact SFP (CSFP) Optical Transceiver is designed for long-distance, bi-directional data communication over single-mode fiber (SMF) up to 40 kilometers. It integrates a DFB laser and a PIN photo-detector, supporting dual-channel operation for a data rate of up to 1250Mbps. Encased in a compact, hot-pluggable SFP form factor with an LC/UPC optical interface, this module is suitable for Point-to-Point FTTH applications, switched backplane networks, router/server interfaces, and switch-to-switch communication. It complies with the CSFP MSA and SFF-8472 standards, ensuring compatibility with conventional SFP systems and minimizing electromagnetic interference (EMI) through its metal enclosure.
Operating on a single +3.3V power supply, the transceiver is energy-efficient, consuming a maximum current of 450mA. It supports an operational temperature range from 0°C to +70°C, making it suitable for a wide range of commercial applications. The module’s advanced diagnostics capabilities, including Digital Diagnostic Monitoring (DDM), enable real-time monitoring of critical parameters such as temperature, voltage, bias current, and optical power. Alarm and warning thresholds provide early alerts for deviations from optimal operating conditions.
Optically, the transmitter operates with an output power ranging from -5dBm to 0dBm and features an extinction ratio of 9dB, ensuring clear signal differentiation. The receiver sensitivity is rated at -23dBm, with a saturation power of -1dBm, providing robust performance across diverse signal conditions. Loss of Signal (LOS) functionality is integrated, offering enhanced link diagnostics and fault detection.
Electrically, the transceiver supports a differential impedance of 100Ω for seamless integration with host systems. Its dual-channel architecture enables simultaneous upstream and downstream communication using wavelengths of 1310nm and 1490nm. Features like transmitter disable (TX Disable) and transmitter fault (TX Fault) allow for precise control and fault management.
In summary, the 1.25Gbps Compact SFP Optical Transceiver is a reliable and versatile solution for high-speed, long-distance networking. Its advanced optical and electrical performance, combined with robust diagnostic capabilities and compliance with industry standards, makes it an essential component for modern telecommunications and data networks.
This compact SFP transceiver supports 1.25 Gbps bidirectional data transmission over up to 40 km of 9/125 µm single-mode fiber. It is compliant with CSFP MSA Option 2 e SFF-8472, with two independent bidirectional optical channels (Ch A and Ch B) operating at 1310 nm / 1490 nm wavelengths. The unit is designed with a DFB laser transmitter, PIN photodetector receiver, e metal housing for low EMI. It operates from a 3.3 V supply, supports digital diagnostics monitoring (DDM), and is hot-pluggable for simplified deployment.
| Parametro | Valore | Notes |
|---|---|---|
| Velocità dei dati | 1.25 Gbps (TX/RX) | — |
| Reach | 40 km | 9/125 µm SMF |
| TX wavelength | 1310 nm (U) / 1490 nm (D) | — |
| RX wavelength | 1490 nm (U) / 1310 nm (D) | — |
| TX output power | -5 to 0 dBm | Average |
| Rapporto di estinzione | ≥9 dB | — |
| SMSR | ≥30 dB | — |
| Spectral width | ≤1 nm (-20 dB) | — |
| RX sensitivity | ≤-23 dBm | BER ≤1×10⁻¹², ER = 8 dB, PRBS 2⁷-1 |
| RX overload | -1 dBm | — |
| LOS assert/de-assert | -38 dBm / -24 dBm; hysteresis 0.5–6 dB | LOS high = signal lost |
| Eye mask | IEEE 802.3ah compliant | Class 1 laser |
| Parametro | Valore | Notes |
|---|---|---|
| Tensione di alimentazione | 3.13–3.47 V (nom. 3.3 V) | — |
| Max supply current | 450 mA (total for TX+RX) | — |
| Power supply noise | ≤100 mVp-p (100 Hz–1 MHz) | — |
| Case temperature | 0 °C to +70 °C | Operating |
| Connettore | LC/UPC | Pluggable |
| Form factor | Compact SFP (CSFP, Option 2) | Hot-pluggable, dual-channel |
| Diagnostica | SFF-8472 DDM (Temp, Vcc, TxBias, TxPower, RxPower) | I²C addresses A0h/A2h (Ch1), B0h/B2h (Ch2) |
| Control/Status | Tx Disable, Tx Fault, LOS | I²C register accessible |
